ACURY Club4usbv8 Радиосистема с ручным передатчиком



ACURY Club4usbv8  представляет собой удобную и простую в использовании беспроводную систему. Применяемые технологии изменяемой несущей частоты позволяет пользователю свести к нулю риски появления интерференционных явлений, а также различных внешних шумов и паразитных наводок.

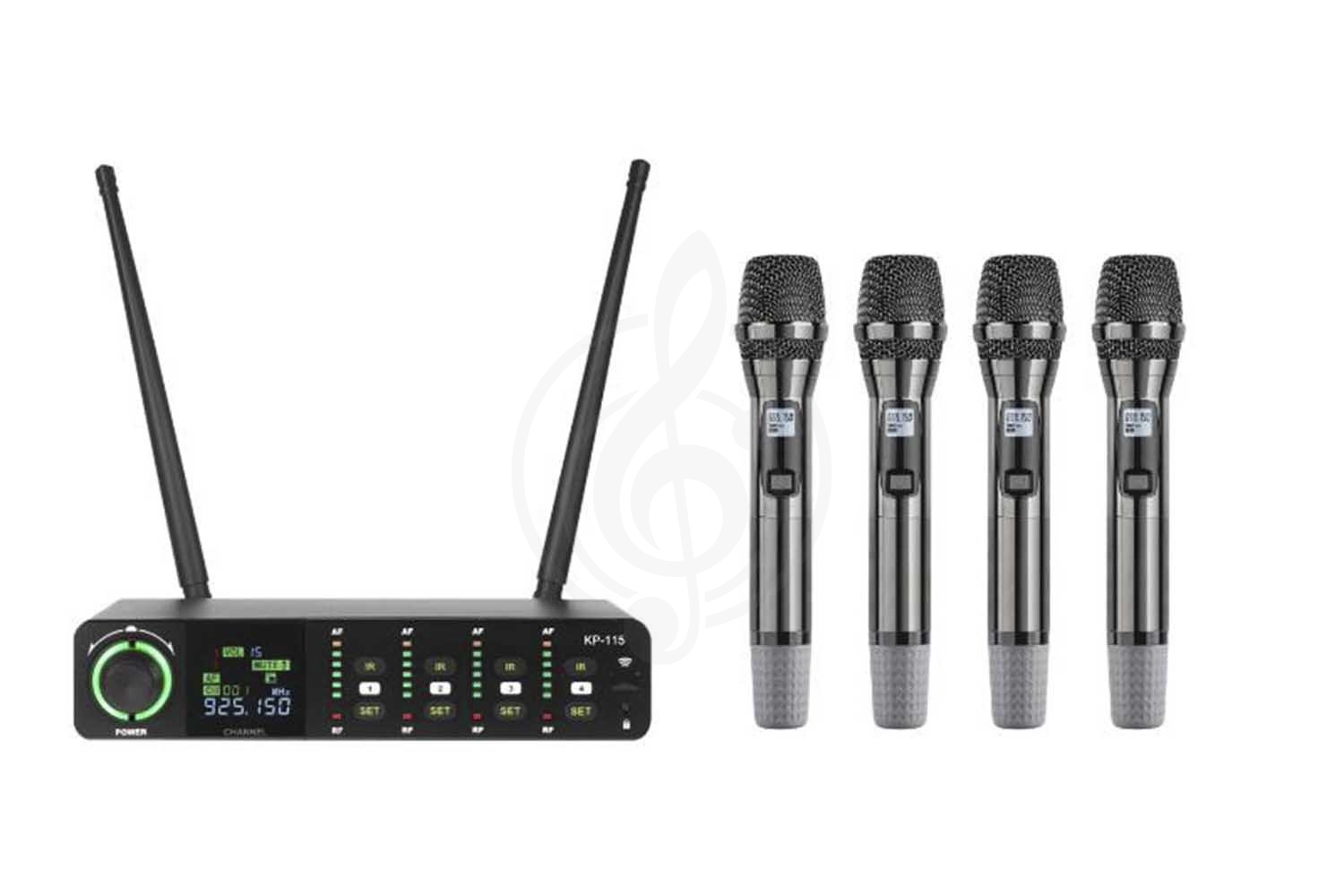

Набор включает в себя четыре ручных передатчика (вокальных микрофона) и приемник.

Синхронизация приёмника и передатчика осуществляется автоматически посредством ИК-порта.

Приемник оснащен LCD-дисплеем с отображением следующей информации:

1. Номер микрофона 2. Информация об AF-сигнал 3. Дисплей рабочего канала 4. Дисплей рабочей частоты 5. Дисплей с отображением статуса работы микрофона (ОК - микрофон функционирует в нормальном рабочем режиме) 6. Дисплей с отображением статуса работы микрофона в беззвучном режиме 7. Дисплей с индикатором Блокировки/Разблокировки

Информация на дисплее автоматически меняется на данные последующего канала каждые 10 секунд поочередно от 1 до 4.

Также система имеет 6-ти сегментным LED-индикатор уровня сигнала микрофона на каждый канал.

На передней панели расположены следующие органы управления:  1. Кнопка Вкл/Выкл. / Регулятор частоты 2. Дисплей отображения частоты 3. Световой индикатор RF-сигнала 4. Регулятор уровня громкости 5. Кнопка Блокировки/Разблокировки 6. Световой индикатор AF-сигнала 7. Кнопка независимой пары частот 8. Окно для сопряжения двух IR-сигналов

Задняя панель имеет следующие разъемы:

1. DC силовой интерфейс

2. Интерфейс антенны

3. Линейный вход

4. Линейный выход

5. Балансный выход

6. Смешанный выход 6.3 мм

7. Разъем USB-C

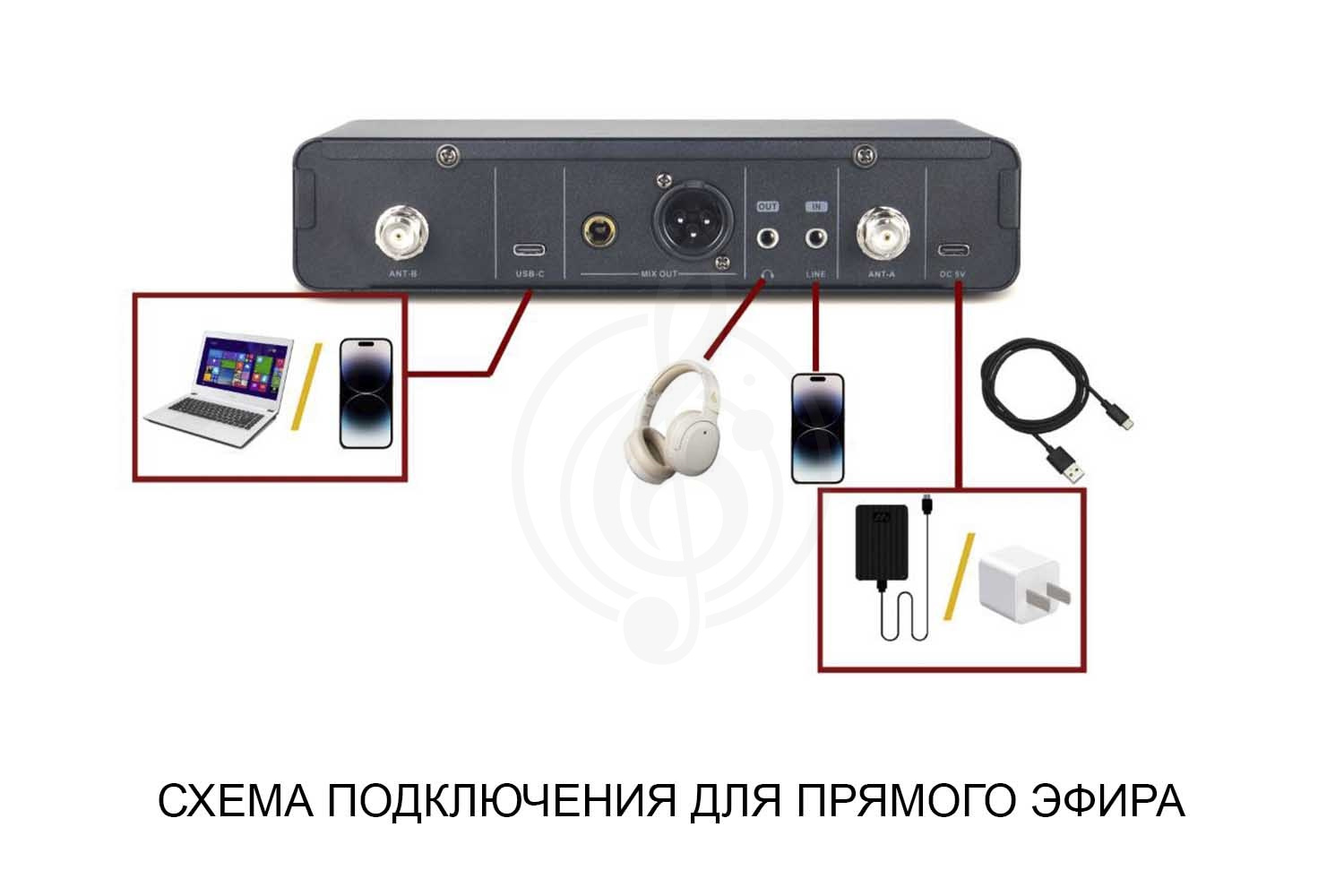

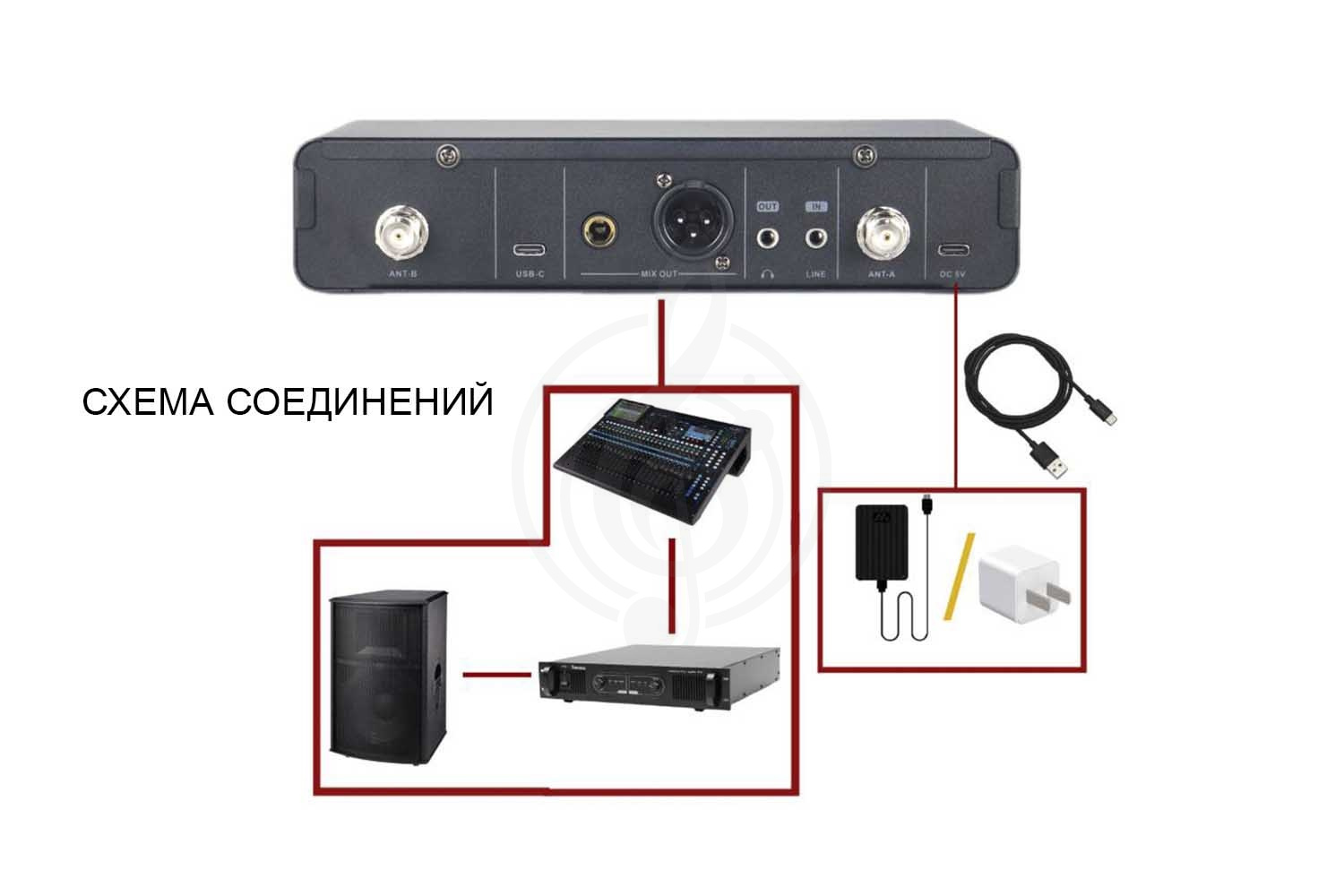

Это позволяет производить подключение следующих цифровых устройств:

ПК (с возможностью аудиозаписи), смартфона (с возможностью аудиозаписи), микшера, акустической системы, усилителя мощности

Ручной передатчик (вокальный микрофон) состоит из следующих частей:

1. Защитная металлическая сетка

2. LCD-дисплей

3. Окно для сопряжения частоты IR-сигнала

4. Кнопка Вкл/Выкл

5. Металлический корпус

6. Сердечник микрофона

7. Батарейный отсек

Технические характеристики:

Радиосистема состоящая из 1 приемника и 4 ручных передатчиков.

Разъемы приемника USB Type-C  2шт

Разъем line in jack 3.5 1 шт

Разъем line out jack 3.5 1 шт

Выход XLR - 1 шт

Выход Jack - 1 шт

Разъем для антенны BNC комбинированный для каналов (1+2) 1 шт.

Разъем для антенны BNC комбинированный для каналов (3+4) 1 шт.

Антенны BNC 2 шт.

Питание DC по USB Type-C – 5V.

Возможность подключения к ПК/Смартфону

как аудиоинтерфейса и записи по этому каналу.

 4 регулятора громкости каждого канала.

Комбинированный регулятор выбора канала/включения/выключения.

Диапазон рабочих частот 500-560 Mhz.

Тип модуляции: FM

Общее количество каналов:  200

Режим парных частот: IR

Пилотный режим: Pilot Plus Digital ID

Суммарное значение коэффициента нелинейных искажений: <0.5%

Динамический диапазон: 100 дБ

Чувствительность приема: дБм

Отношение сигнал/шум:  >100 дБ

Электропитание: 220 В/50 Гц 5Вт

Передатчик:

Тип модуляции: FM.

Полоса пропускания частот: 30 МГц.

Частотная устойчивость:  ±0.005%.

Динамический диапазон: >110 дБ.

Смещение пиковой частоты: ±45 кГц.

Звуковой отклик: 60 Гц~18 кГц(±3дБ).

Интегрированное соотношение сигнал/шум:  >105 дБ.

Композитное искажение: <0.5%.
